Раздел 6. Уголковая подпорная стена: вкладка «Профиль»

Вкладка «Профиль» служит для задания глубин заложения кровель и подошв инженерно-геологических элементов по высоте.

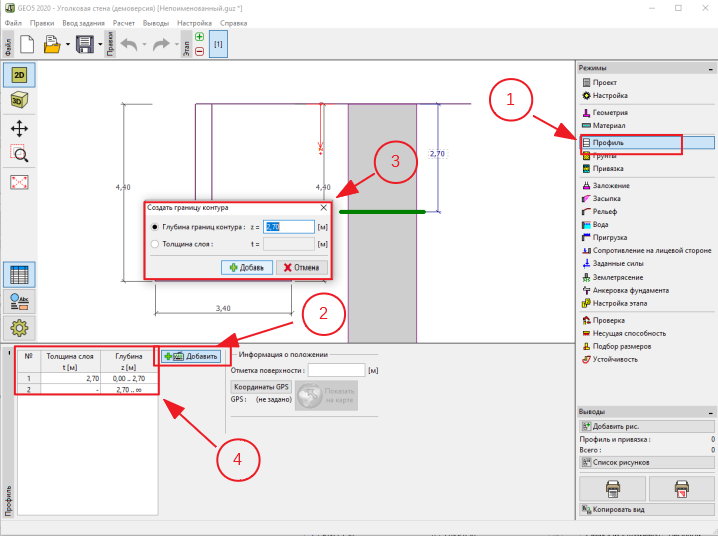

Для определения инженерно-геологической колонки нажимаем на кнопку №2 и в форме №3, задаём параметры глубин границы ИГЭ (абсолютными отметками Z толщин слоёв). По умолчанию до бесконечности вниз простирается один тип грунта. В соответствие с задание на расчёт у нас присутствует 2-а типа грунта. Поэтому вводим значение высоты 2.7м – это подошва ИГЭ-1. Теперь у нас доступно 2 диапазона для задания грунтов: от 0…2.7м и от 2.7 до бесконечности по оси Z вниз.
